简单写一下,可能没那么全。
FC SAN交换机 OceanStor SNS3664
底层是博科的
配置划分ZONE
华为那边建议是 单个块存储和单个服务器的一个HBA卡为一个区域

简单贴部分脚本
SW1的,SW2类似
switchname SW1
SW-001:FID128:admin> ipaddrset
DHCP [Off]:
Ethernet IP Address [10.77.77.77]:10.10.10.100
Ethernet Subnet mask [255.255.255.0]:255.255.255.0
Gateway IP Address [10.77.77.1]:10.10.10.254
IP address is being changed...
alicreate "DB-1", "10:00:00XXXXXXXX"
alicreate "DB-2", "10:00:00XXXXXXXX"
alicreate "DB-DG", "10:00:XXXXXXXXXXXX"
alicreate "Dorado1-A2", "22:09:XXXXXXXX"
alicreate "Dorado1-B2", "22:09:XXXXXXXX"
zonecreate "zone6","DB-1;Dorado1-A2;Dorado1-B2"
zonecreate "zone7","DB-2;Dorado1-A2;Dorado1-B2"
zonecreate "zone8","DB-DG;Dorado1-A2;Dorado1-B2"
cfgcreate "cfg1", "zone6;zone7;zone8"
cfgsave
cfgenable "cfg1"
华为OceanStor Dorado 5500 V6
开局一键,不多说了。
创建LUN组 顺便创建LUN

创建主机

启动器关联主机

创建主机组

主机组映射LUN组

数据保护-增加远端设备
这里是两台块存储设备 采用HBA卡4接口直连

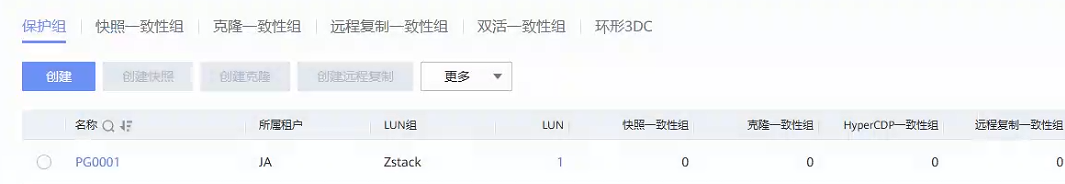

创建保护组


创建双活一致组

服务器侧
redhat7.9
服务器由于没有联网无法使用线上yum
临时用用 配置本地YUM源

创建目录作为挂载点,用于挂载 ISO 镜像
mkdir /mnt/rhel7.9
查看识别没 lsblk

挂载
mount /dev/sr0 /mnt/rhel7.9
(可选 长期挂载
mount -o loop /root/rhel-server-7.9-x86_64-dvd.iso /mnt/rhel7.9/
vi /etc/fstab
/root/rhel-server-7.9-x86_64-dvd.iso /mnt/rhel7.9 iso9660 defaults,loop 0 0)
配置repo文件
vi /etc/yum.repos.d/rhel7.9-local.repo
[rhel-7.9]
name=RHEL 7.9 Repository
baseurl=file:///mnt/rhel7.9
enabled=1
gpgcheck=0
清理 yum 缓存并测试
运行以下命令清理 yum 缓存并更新元数据:
yum clean all
yum makecache
然后测试 yum 是否能正常使用:
yum repolist
如果配置正确,你应该能看到 rhel-7.9-local 的仓库信息。

安装必要的软件包
yum install -y device-mapper-multipath iscsi-initiator-utils

启用服务
systemctl enable multipathd
systemctl start multipathd

生成基本配置文件
mpathconf –enable –with_multipathd y –user_friendly_names y
扫描
/usr/bin/rescan-scsi-bus.sh -a

查看多路径设备
multipath -ll

两台服务器需要做集群,两边盘符不一致,编辑配置文件。
vi /etc/multipath.conf
devices {
device {
dev_loss_tmo "30"
failback "immediate"
fast_io_fail_tmo "5"
no_path_retry "6"
path_checker "tur"
path_grouping_policy "multibus"
path_selector "round-robin 0"
prio "const"
product "XSG1"
vendor "HUAWEI"
}
device {
features "0"
no_path_retry "fail"
product ".*"
vendor ".*"
}
}
multipaths {
multipath {
wwid XXXXXXXXXXXXXXXXXXXXXXX0000000a
alias mpatha
}
}
blacklist {
}
defaults {
}
重启服务
sudo systemctl restart multipathd
扫描
sudo /usr/bin/rescan-scsi-bus.sh -a
挂载
创建文件夹
mkdir -p /bak
格式化分区
sudo mkfs.ext4 /dev/mapper/mpathx
挂载
mount /dev/mapper/mpathx /bak
设置开机自动挂载
vi /etc/fstab
/dev/mapper/mpathx /bak ext4 defaults 0 0
验证df -h
